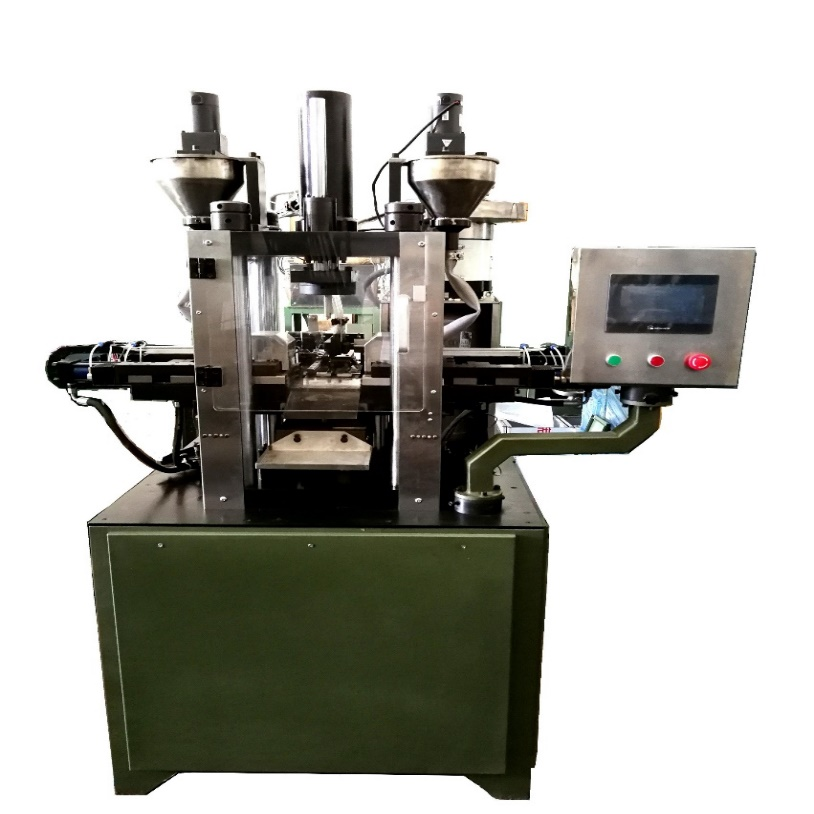

串珠自动冷压机主要适用于金刚石绳锯串珠、圆环, 异型小钻齿等自动冷压成型设备。 该设备自动化生产,无需原料造粒,PLC智能控制,整体性能稳定,控制料重精度高,触摸屏操作方便,实时显示压制信息。
技术参数:
规格 | 双层 | |
---|---|---|
电源 | 功率 | 5KVA |
电压 | 3 380V,50Hz | |
额定电流 | 3 13A | |
压缩气源 | 压缩量 | 约20L/min |
压力 | 6-8bar | |
接口尺寸 | 8mm | |
液压油 | 种类 | 46#抗磨液压油 |
体积 | 约70L | |
给料 | 料斗数量 | 2 |
料斗容积 | 约2L | |
压制压力 | 最大压力 | 约160KN |
最小压力 | 约10KN | |
冷压成型参数 | 最大填料高度 | 30mm |
单次压制个数 | 3个 | |
最大压制层 | 2层 | |
重量精度 | 约±2%(与粉料有关) | |
效率 | 约360个/小时(与工艺及粉料有关) | |
控制单元 | PLC、触摸屏 | |
外形尺寸 | 约1450mm*1350mm*2000mm | |
重量 | 约1200Kg |

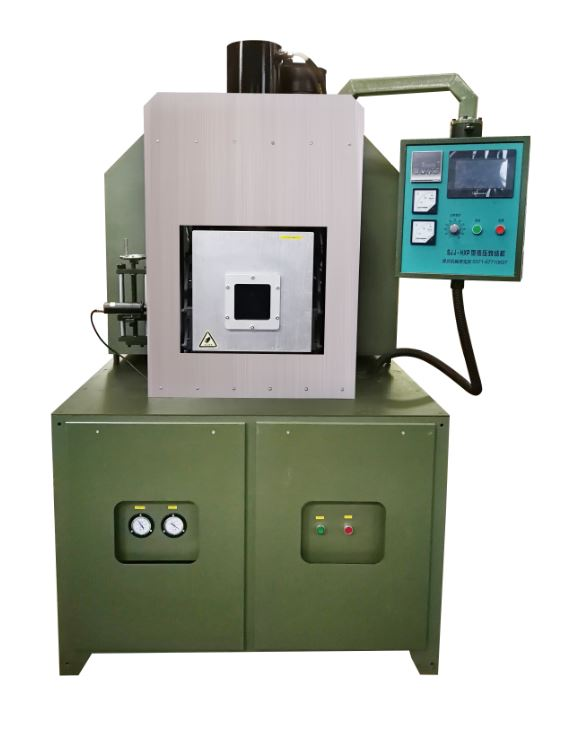

真空热压烧结机主要用于制造金刚石锯片、串珠、金刚石磨块及其它金刚石制品结块。该设备采用智能化温控表,PID软件控制烧结,控温精度高,非接触红外线测温仪,激光瞄准定位,测温稳定响应快,工控计算机(PLC)控制烧结温度,压力和时间,彩色触摸液晶屏操作数据,中文显示烧结信息,实时显示温度及压力曲线,允许现场调整,可储存60组工艺,每组可设定18段温度和压力曲线,前开门式真空箱,真空度高,操作方便,减少产品氧化,热电偶测温、红外监控,两者可相互转换监控。
技术参数:
型号 | SJJ-HXP60 | SJJ-HXP80 | SJJ-HXP60/3 | SJJ-HXP80/3 | SJJ-HXP120/3 |
---|---|---|---|---|---|
电源 | 380V,50Hz,二相 | 380V,50Hz,三相 | |||
加热功率 | 60KW | 80KW | 60KW | 80KW | 120KW |
额定电流 | 158A | 210A | 90A | 122A | 182A |
压力范围 | 13-250KN | ||||
测量温度 | 400-1200℃(红外线);0-1200℃(热电偶) | ||||
控温精度 | ±2℃ | ||||
烧结面积 | 90 cm2 | 120cm2 | 90cm2 | 120cm2 | 180cm2 |
储存工艺 | 60组 | ||||
工艺曲线 | 18段 | ||||
最大真空度 | 70mmHg | ||||
外形尺寸 | 1750×1300×2200mm | 1750×1300×2200mm | 2000×1400×2200 | ||
重 量 | 约1600Kg | 约1700Kg | 约2000Kg | 约2100Kg | 约2300Kg |

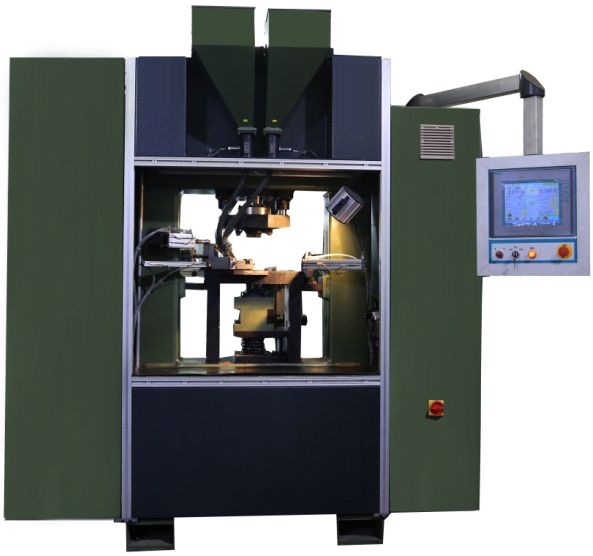

全自动冷压机主要用于制造金刚石锯片刀头,磨块的自动冷压成型。
全自动金刚石冷压机的机械性保证了结块的精确性以及整机的高效率,颗粒料冷压成型后,结块将自动从模具中脱模,再由气缸完成结块分拣,分送至成品盒或废料盒。该设备采用西门子PLC控制系统控制,10.4"触摸屏显示,可设定多组压制工艺,操作简便,可靠性高,液压伺服系统选用德国进口的液压件,保证了定位以及压力的精度,系统工作稳定可靠。
技术参数:
电源 | 功率 | 8KVA |
---|---|---|
电压 | 3×380V,50HZ | |
额定电流 | 3×12A | |
冷却水 | 压力 | 3-6bar |
流量 | 约20 l/min. | |
温度 | 15 - 25 °C | |
接口尺寸 | 3/4" | |
压缩气源 | 压缩量 | 约40 l/min. |
压力 | 4 - 8 bar | |
接口尺寸 | 10mm | |
压制压力 | 最小 | 约 20 kN |
最大 | 约180 kN | |
给料 | 料箱数量 | 4 |
料箱容积/个 | 18 L | |
冷压成型参数 | 填料高度精度 | ± 0,01 mm |
填料最大高度 | 55 mm | |
填料层数 | 1 – 7(需要时可增加) | |
结块类型 | 单层结块, 三明治结块, 带非层的结块 | |
控制单元 | 西门子PLC、触摸屏显示 | |
外形尺寸 | 约2100mm×1150mm×2310mm | |
重量 | 约1800 kg |

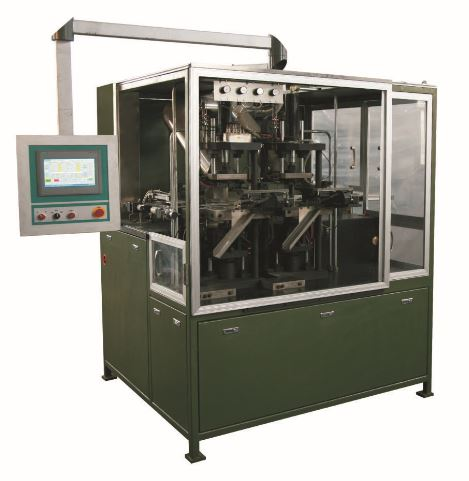

新型热压烧结机主要用于制造金刚石锯片刀头、异形齿、金刚石磨块及其它金刚石制品结块。
该设备为新型快速高效烧结法,钢模替代石墨模,节约模具成本;免模具拆装,节省人工费用,生产效率高,节电能节约超过70%,精确的温度和压力控制(相对于刀头),具有对刀头形状的高度适应性,尤其适合波纹片刀头等,采用电阻丝加热的钢模,温度均匀。主机框架结构,双工位,集成液压系统,压力调节范围在30-300Bar,刀头通过传送带自动供给,通过2个自定心气爪装入刀头,放到指定位置,在模具中有3个压位置,烧好的刀头,通过2个自定心的气爪取出,西门子PLC、触摸屏,能够自由转动悬臂控制箱。
技术参数:
电源 | 功率 | 12KVA |
---|---|---|
电压 | 3×380V,50HZ | |
额定电流 | 3×22A | |
冷却水 | 压力 | 4-6bar |
流量 | 约15 L/min. | |
温度 | 15 - 25 °C | |
接口尺寸 | 1" | |
压缩气源 | 压缩量 | 约10 L/min. |
压力 | 4 - 8 bar | |
接口尺寸 | 8mm | |
排烟系统 | 接口尺寸 | 160mm |
烧结温度 | 950℃ | |
压制压力 | 最小 | 约10 kN |
最大 | 约90 kN | |
测温传感器 | K型热电偶 | |
控制单元 | 西门子PLC、触摸屏显示 | |
外形尺寸 | 约1650mm×1500mm×2300mm | |
重量 | 约1600 kg |

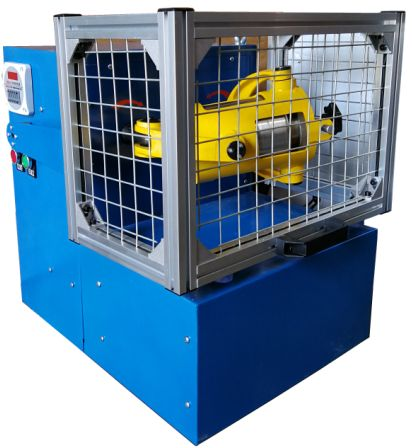

三维涡流混料机主要用于制造金刚石制品,粉末冶金、化工等行业的粉末或微小颗粒的混料搅拌。
该设备三维空间混料,混料均匀,效果好,.混料时间可任意设定,满足不同的混料需求,设置2~3档混料速度,可自主调节,增设防护罩,保障安全操作。
技术参数:
型号参数 | 2升 | 6升 | 12升 | 20升 |
---|---|---|---|---|
电源 | 380V,50Hz ,3相 | |||
功率 | 400W | 1500W | 1500W | 2200W |
转速 | 28/34/42 /分 | 22/26/分 | 22/26/分 | 22/26/分 |
容积 | 2L | 6L | 12L | 20L |
混料时间 | 1秒~9999小时,可任意设定 | |||
外形尺寸 (长*宽*高) | 590*540*600mm | 870*750*810mm | 930*900*925mm | 1020*1000*950mm |
外形尺寸(护罩展开后) | 590*540*880mm | 870*750*1200mm | 930*900*1350mm | 1020*1000*1450mm |

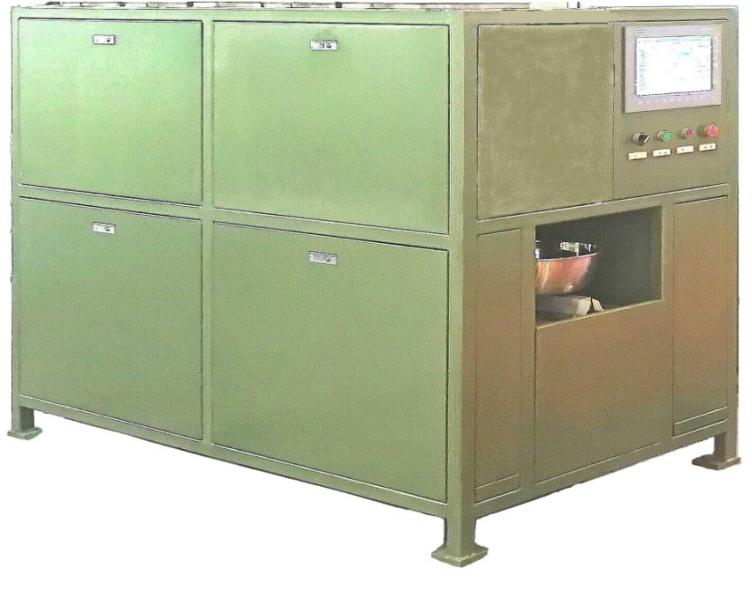

自动配料机主要用于制造金刚石制品,粉末冶金、化工等行业的粉末或微小颗粒的自动称量。
该机具有配料精度高、配方保密性强、可追溯性强等优点,可显著降低劳动强度、降低粉尘污染,该设备以西门子PLC微处理器为核心,集成自主开发控制软件,集人机界面、感测技术、气动控制、结构集成、自动补偿修正、故障自诊断等复合技术为一体,实现高效、高精度、高安全度自动配料过程,大幅提高生产效率、减少人为干扰因素。
技术参数:
电源 | 功率 | 1KVA |
---|---|---|
电压 | 单相220V,50HZ | |
额定电流 | 5A | |
压缩气源 | 压缩量 | 约10 L/min. |
压力 | 4 - 8 bar | |
接口尺寸 | 6mm | |
保护气体 | 氮气(选配) | |
给料 | 料箱数量 | 15 |
料箱容积 | 30L / 6 L | |
配料参数 | 最大配料量 | 10kg |
最小配料量 | 5kg | |
配料种类 | 15 | |
重量精度 | ±3g | |
控制单元 | 西门子PLC、触摸屏显示 | |
外形尺寸 | 约1680mm×860mm×1500mm | |
重量 | 约800 kg |
