残余应力测试设备

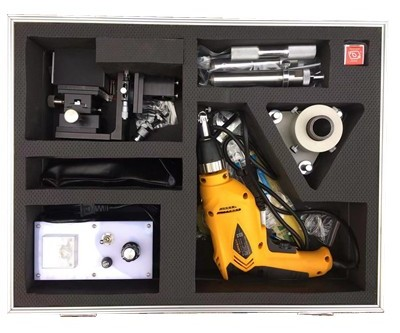

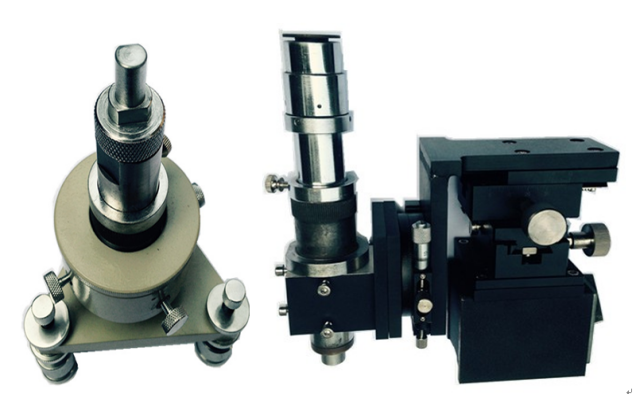

  • ZDL-Ⅲ型钻孔法测残余应力钻孔装置

    测量焊接结构及其它构件上的残余应力,应用最广泛的方法是钻孔残余应力测量方法。ZDL-Ⅲ型钻孔法测残余应力钻孔装置是钻孔法测残余应力的专用设备。本装置可在不同构件的平面、曲面、角焊缝、直角边等处进行灵活地测量。使用简单,易于掌握,尤其适于现场测量。经典的三角形钻架适用于各种材料,磁座钻架适用于铁磁平面材料。

    图片8.png   图片9.png

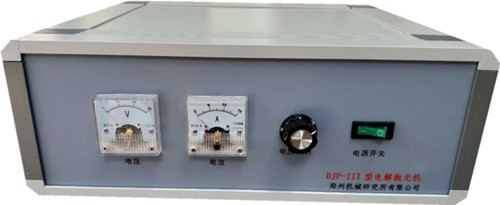

    DJP-Ⅲ电解抛光机

    电解抛光是在特定的溶液中进行阳极电解,整平金属表面,降低金属表面粗糙度,并提高其表面光泽的电解加工过程。与机械抛光相比,电解抛光具有操作方便、不产生表面加工应力等特点,特别适用于机械抛光困难、形状复杂、细小的金属零件以及线材、薄板等。由于抛光不产生表面加工应力,所以电解抛光也特别适用于钻孔法、X射线法残余应力测量的表面处理。基于上述特点,电解抛光广泛应用于医疗器械、纺织机械、计量工具、金相试块等工件的表面加工以及残余应力测量领域。

    我所生产DJP-Ⅱ型便携式电解抛光机、主要用于盲孔法和X射线法残余应力测量试件的表面处理,主要技术指标如下:

    电    源: AC220V,50Hz

    输出电压:0-17 V

    输出电流:0-8 A


    THX-Ⅱ型环芯钻机

    环芯法是适用于汽轮机、发电机转子残余应力测量的标准方法,也是国际上通用的方法。为了尽快与国际标准接轨,提高我国汽轮机、发电机转子的残余应力测量水平,长期以来,郑州机械研究所一直致力于环芯法的研究工作,并起草了国家行业标准JB/T8888-1999《环芯法测量汽轮机、发电机转子锻件残余应力的实验方法》,已于1999年6月28日正式颁布实施。

    THX-Ⅱ型便携式环芯钻机专门用于环芯法测量,可以方便地安装固定到转子柱面上,采用空心铣刀铣环槽,应变片测量导线能够穿过铣刀和钻机空心主轴连接到应变仪上,铣槽时不必焊下导线,一直保持应变片与应变仪相连,从而保证了测量精度。

    主要技术指标:

    转  速:100转/分

    铣刀行程:40mm

    环芯直径:15mm

    环槽外径:20mm

    重   量:20kg


    电阻应变计

    品  形


    品

    型 号

    敏感栅尺寸(mm)

    基底尺寸
    mm)

      值
    Ω)

    价格

      注


    1

     BX120-1AA

    1.0

    1.0

     3.0

     2.0

    120

    7

    实验分析用

    2

     BX120-2AA

    2.0

    1.0

     4.0

     2.3

    120

    7

    实验分析用

    3

     BX120-2AA

    2.0

    2.0

     4.0

     3.0

    120

    7

    实验分析用

    4

     BX120-3AA

    3.0

    2.0

     6.0

     3.0

    120

    7

    实验分析用


    5

     BX120-3BA

    3.0

    2.0

     10.0

     10.0

    120

    14

    实验分析用

    6

    BX120-5BA

    5.0

    3.0

    15.0

    15.0

    120

    14

    实验分析用


    7

     BX120-2BB

    2.3

    1.9

    6.6

    5.6

    120

    14

    实验分析用


    8

     BX120-3CA

    3.0

    2.0

    12.0

    12.0

    120

    20

    实验分析用


    9

     BX120-3CC

    3.0

    2.0

    10.0

    10.0

    120

    20

    实验分析用


    10

     TJ120-1.5-φ1.5

    1.5

    1.4

    11.0

       11.0

    120

    20

    残余应力用
